Slúži na lokalizáciu porúch na kábloch s centimetrovou presnosťou.

  • Poruchy žila proti zemi
  • Poruchy plášť proti zemi
  • Poruchy izolácie produktovodov
  • Lokalizácia trasy kábla

Prehľad všetkých funkcií

Chcem vedieť cenu Objednať predvedenie

Máte otázku? Opýtajte sa nás

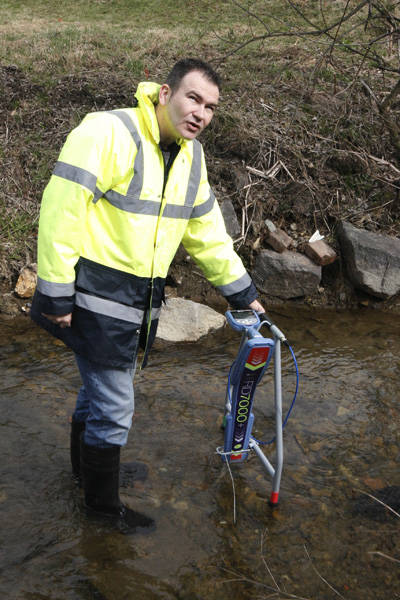

Hľadanie porúch s A-rámom je veľmi jednoduché a rýchle. Poruchu nájdete aj v tých najťažších podmienkach. Nájdenie poruchy napríklad aj v rieke nerobilo A-rámu žiadny problém.

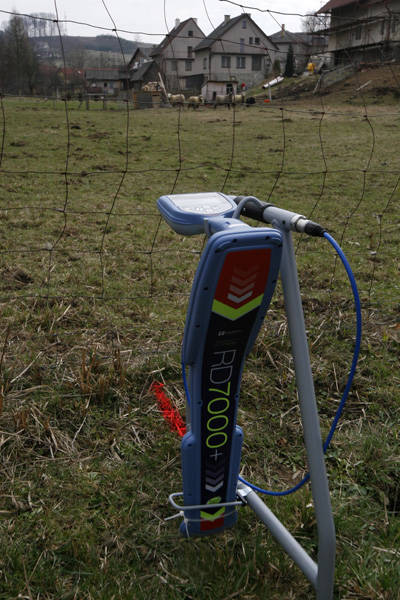

Pripojením A-rámu k lokátoru vzniká precízna lokalizačná sada, s ktorou je možno nielen vysoko efektívne trasovať, ale taktiež presne lokalizovať plášťové poruchy na kábloch so zvodom do zeme. Citlivosť A-rámu je do 2 MΩ za bežných podmienok a miesto s poškodenou izoláciou je schopný určiť s centimetrovou presnosťou.

Pomocou tohto systému je taktiež možné lokalizovať vady izolácie na produktovodoch, avšak na obmedzenú vzdialenosť. Ak hľadáte profesionálny systém na perfektnú inšpekciu stavu izolácie, pozrite sa na systém PCM+.

Technická špecifikácia

Poruchy žila proti zemi

Poruchy plášť proti zemi

Poruchy izolácie produktovodov

Lokalizácia trasy kábla

Max. odpor lokalizovateľnej poruchy

2 MΩ

Spôsob dohľadávania porúch

Metóda CD (smer prúdu) alebo 8KFF

Použitie A-rámu je možné s následujúcimi modelmi prijímačov:

RD8100 PDL/PTL, RD7100 PL/TL, RD8000 PDLM/PDLML, RD7000+ PLML/TLML, RD7000 PL/TL, RD4000 PDL/PDL2 BR, RD400 PDL1

Fotogaléria


Príslušenstvo

Držiak prijímača k A-rámu (horný) Kód: RD04/AC2608N1
Držiak prijímača k A-rámu (spodný) Kód: RD09/RD4/7/8LBRACKET

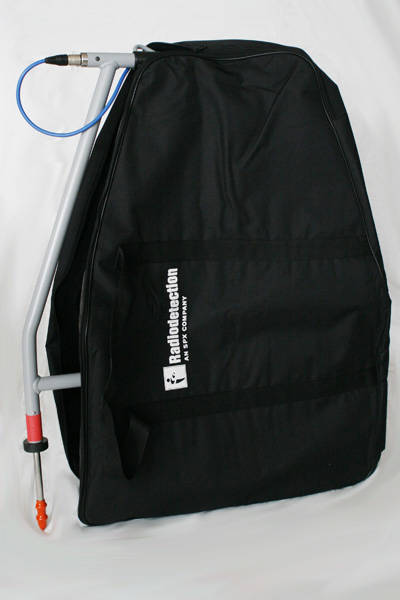

Transportná taška na A-rám Kód: RD10/RD4FFRXBAG

A-rám v nej bude ako v bavlnke.

Prepojovací kábel k A-rámu Kód: RD17/AC2608E2

Kábel na pripojenie A-rámu k prijímaču. Obsahuje konektor na automatickú detekciu pripojeného zariadenia.
