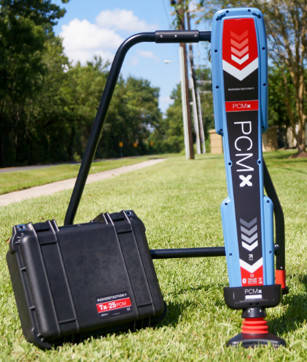

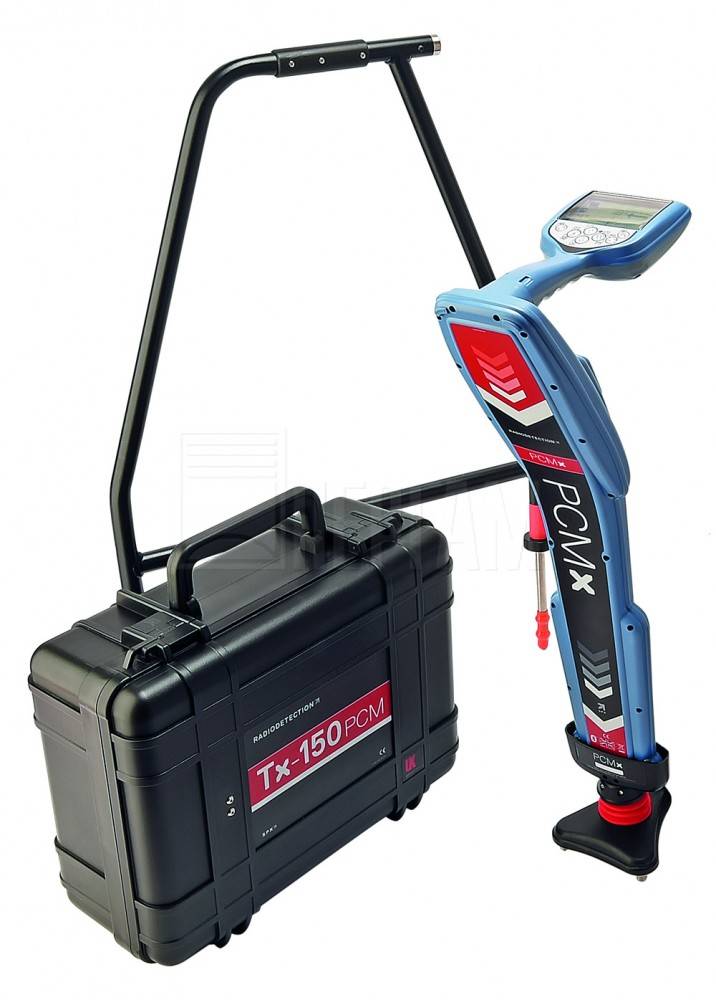

Lokátor Radiodetection PCMx™

Unikátny viacúčelový lokátor umožňujúci veľmi rýchlu lokalizáciu miesta porúch na katodicky chránených produktovodoch.

  • Aktívne frekvencie
  • Pasívne frekvencie
  • Meranie smeru prúdu
  • 5 lokátorov v jednom

Prehľad všetkých funkcií

Chcem vedieť cenu Objednať predvedenie

Máte otázku? Opýtajte sa nás

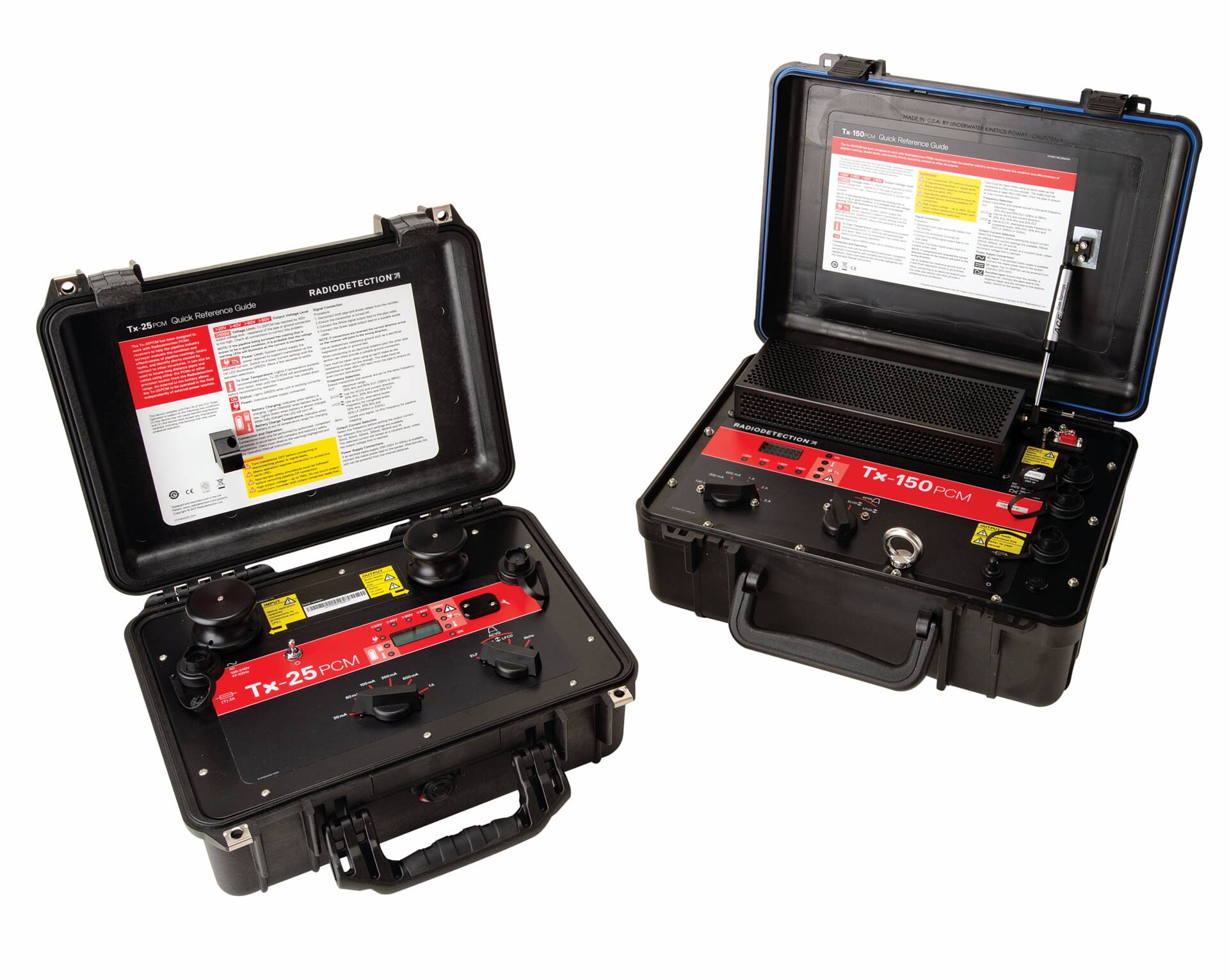

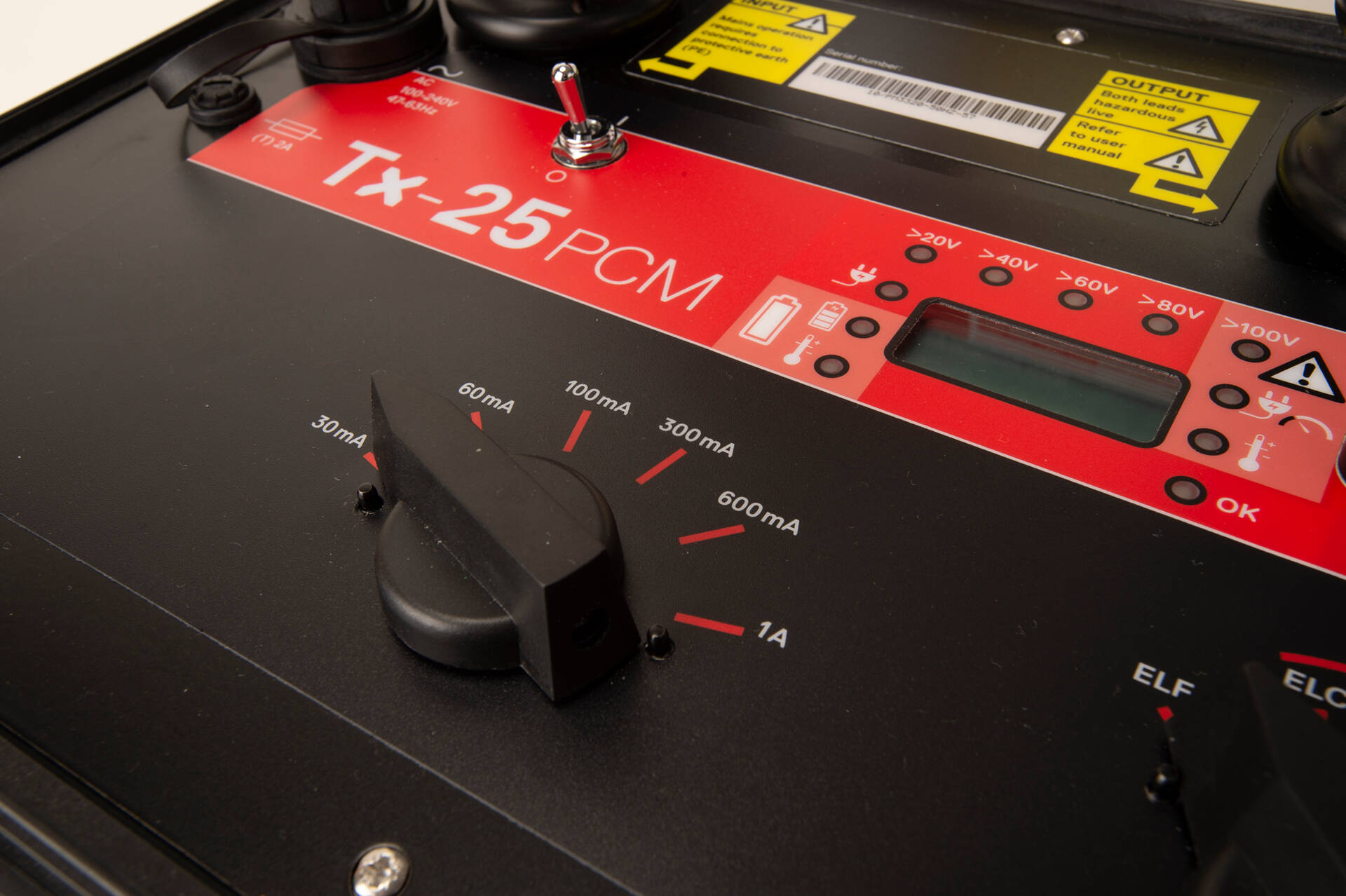

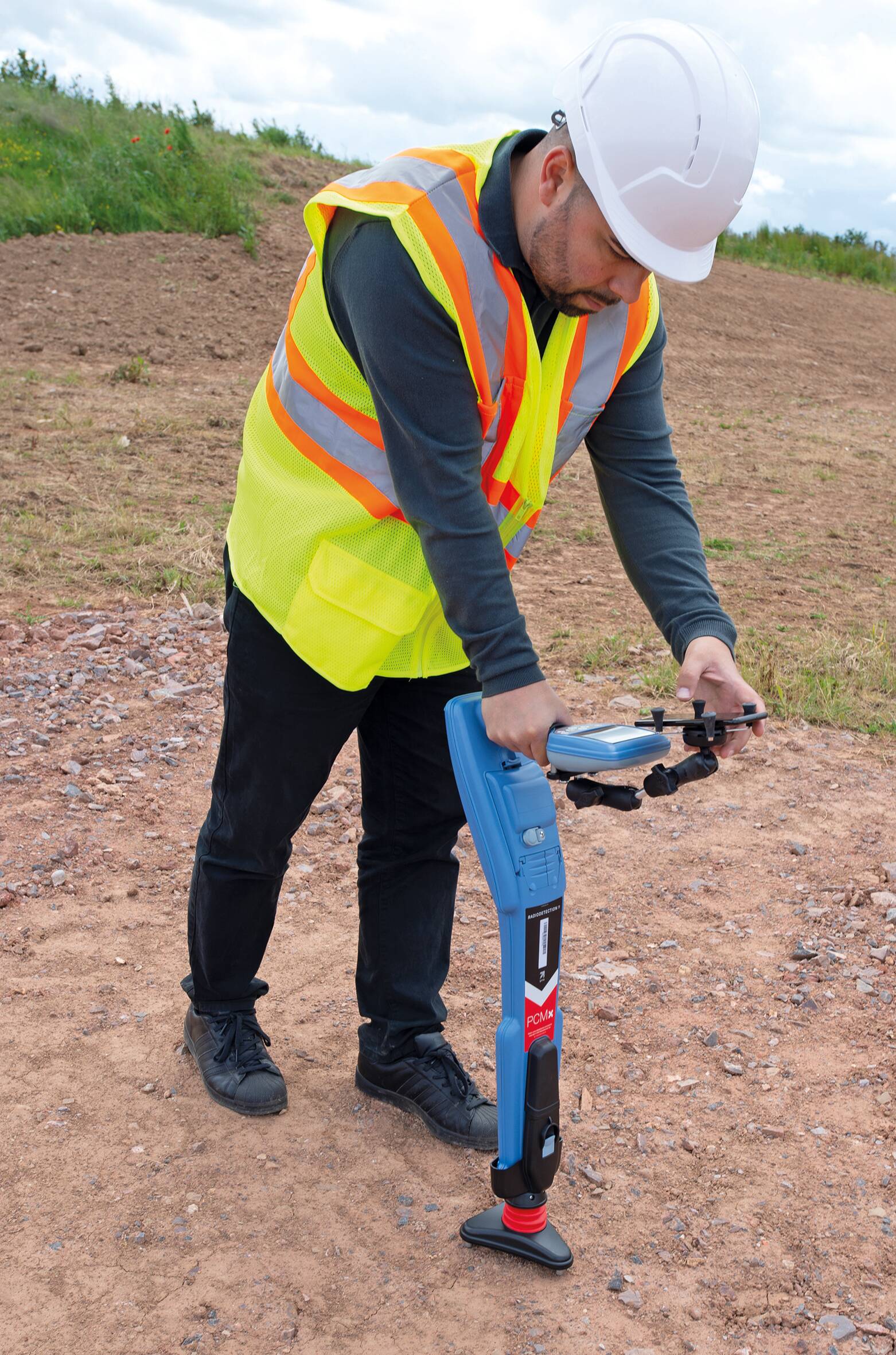

Poškodená izolácia potrubí alebo vodivé spojenie s ďalšími podzemnými zariadeniami môže spôsobiť nedostatočnú účinnosť systému katodickej ochrany. Systém PCMxᵀᴹ je navrhnutý špeciálne na identifikáciu a lokalizáciu týchto porúch. K dispozícií má dva vysielače s výkonom 25 W a 150 W, ktoré umožňujú podľa druhu vonkajšej izolácie a taktiež podľa počtu porúch vykonať kontrolu až na 30 km. Súčasťou systému je aj A-rám, s ktorého pomocou je možné vyhľadať miesto poruchy s centimetrovou presnosťou.

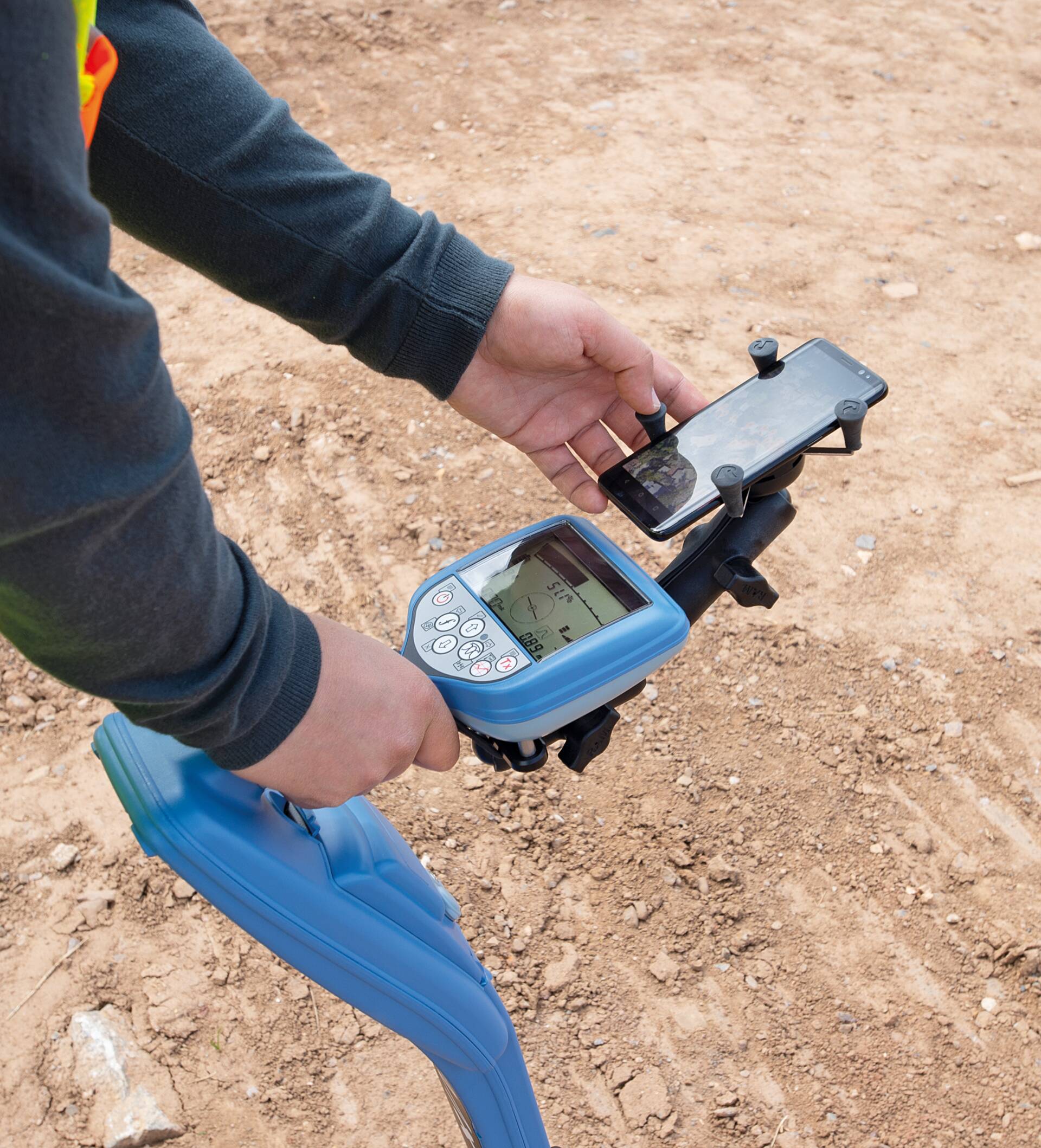

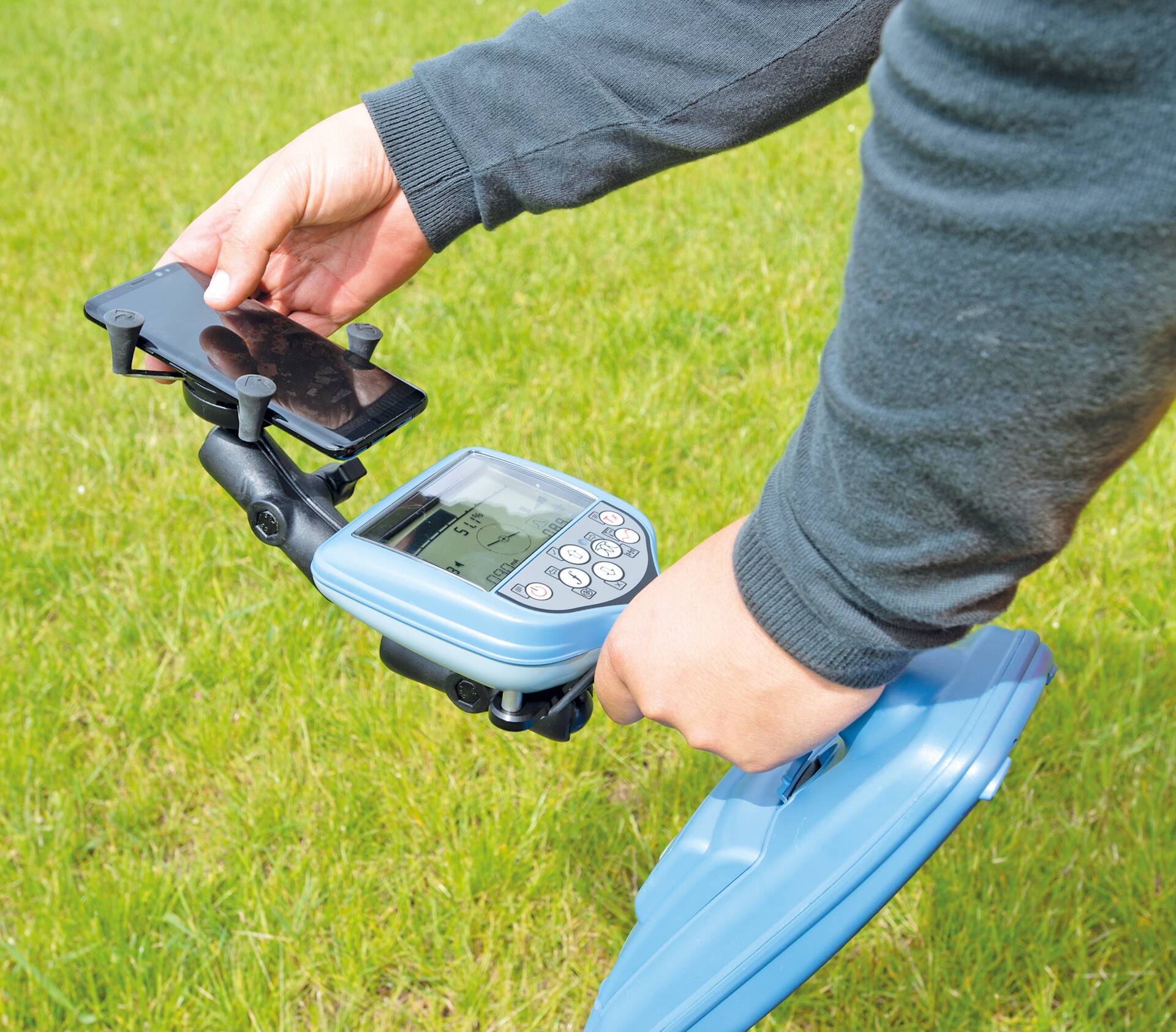

Technická špecifikácia

Aktívne frekvencie

(vedenie/sondy)

Pasívne frekvencie

Power, Rádio, CPS, CATV

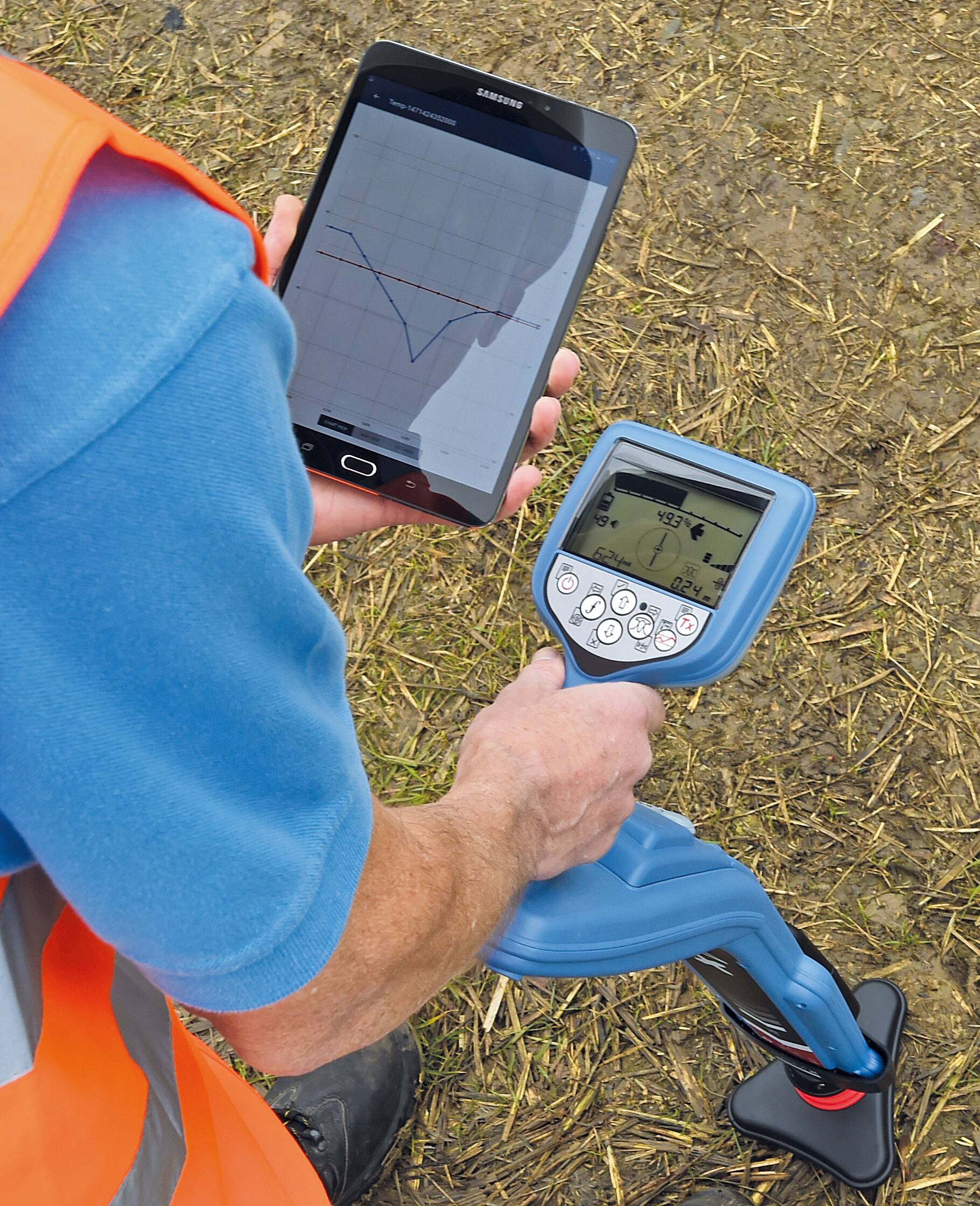

Meranie smeru prúdu

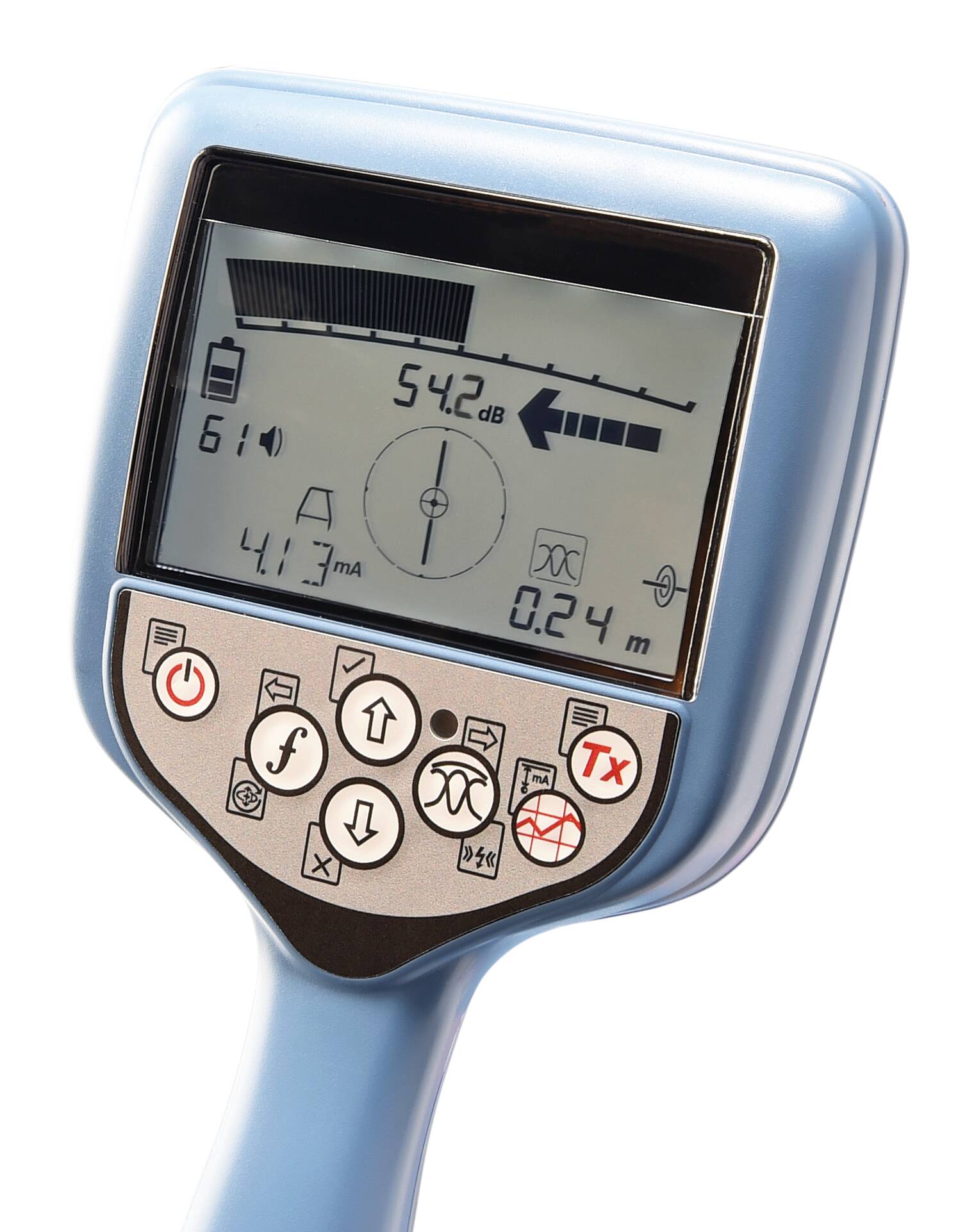

Súčasné meranie hĺbky a prúdu

Meranie hĺbky na Power

5 lokátorov v jednom

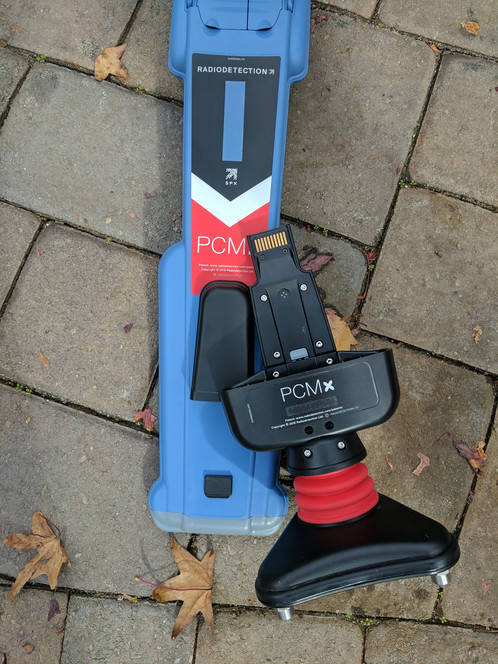

Odnímateľný magnometer

Vyhľadávanie porúch na izolácií

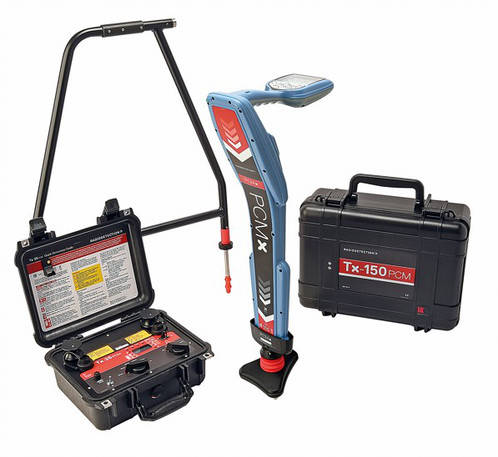

SÚČASŤOU KAŽDEJ SADY (PRIJÍMAČ + VYSIELAČ) JE TAKTIEŽ NASLEDUJÚCE ZÁKLADNE PRÍSLUŠENSTVO: Káble na priame pripojenie signálu (červená a čierna krokodílka), uzemňovací predlžovací kábel 10 m, uzemňovací kolík, neodymový magnet, batérie pre vysielač a prijímač (10 ks D alkalické), SK návod.
