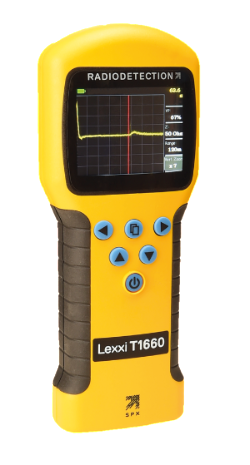

Impulzný reflektometer na lokalizáciu porúch vhodný pre všetky typy káblov.

  • Plášťové poruchy
  • Medzižilové poruchy

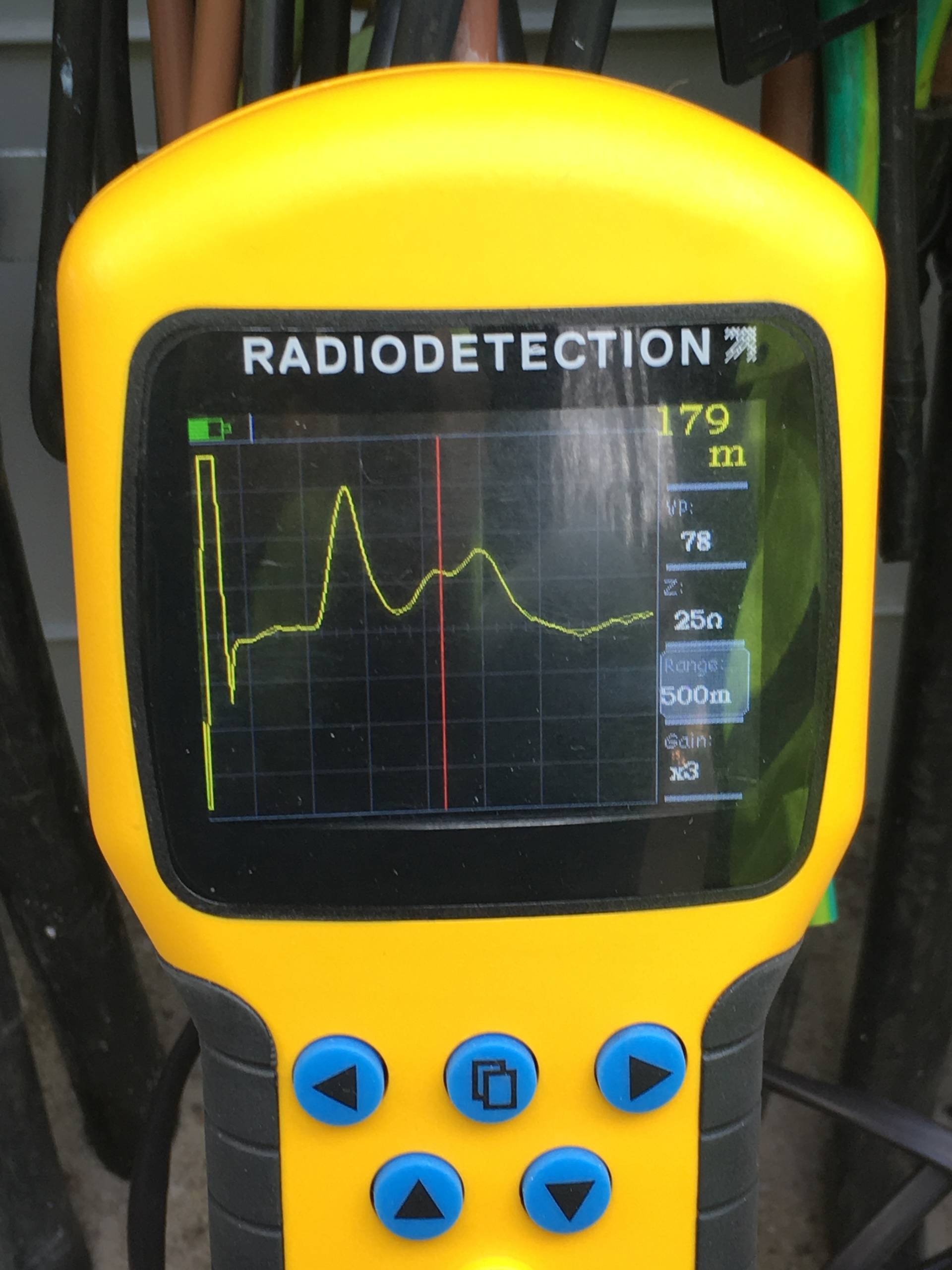

  • Prerušené vodiče

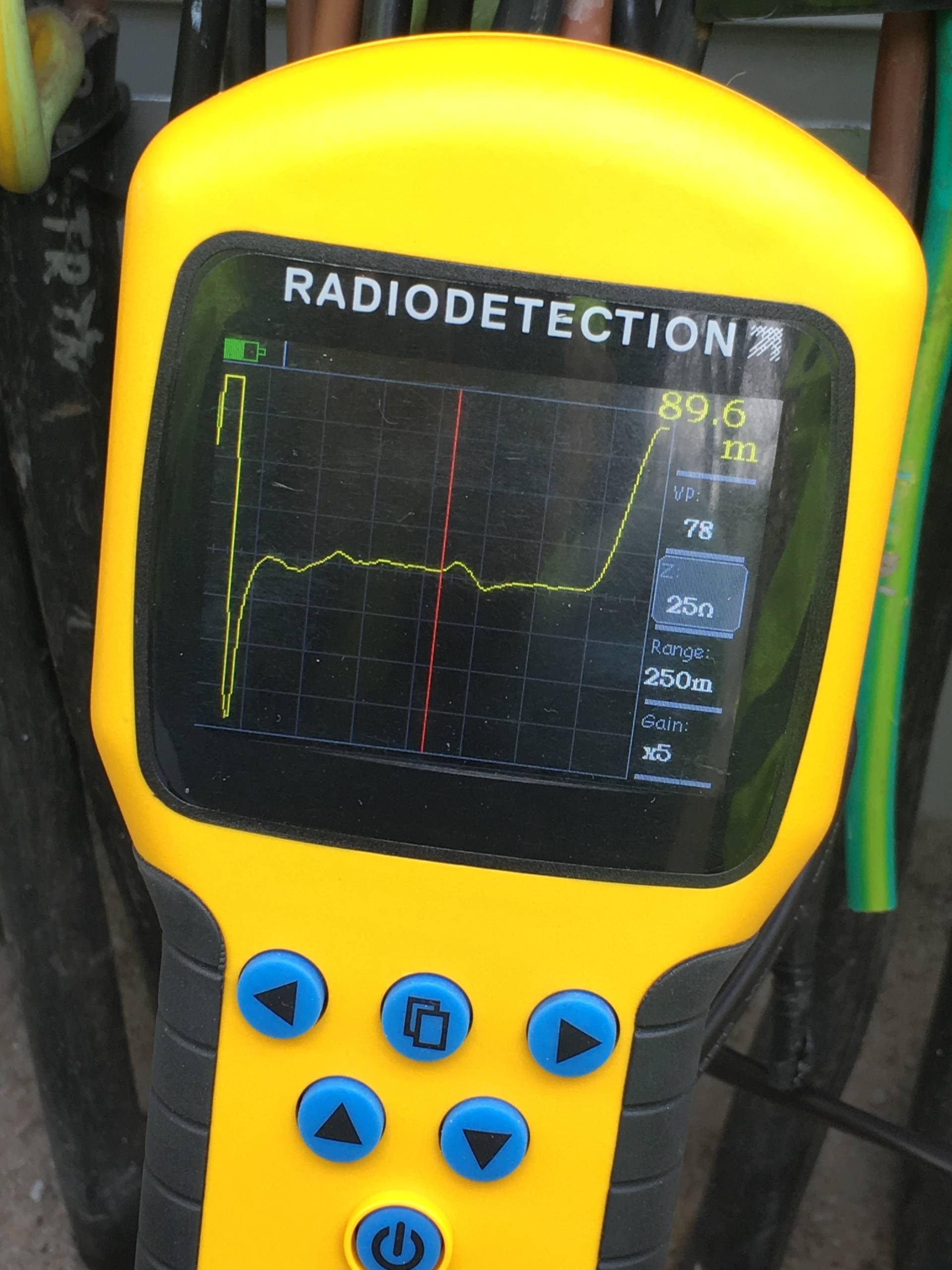

  • Zameranie spojky
  • Zameranie dĺžky kábla

Prehľad všetkých funkcií

Chcem vedieť cenu Objednať predvedenie

Máte otázku? Opýtajte sa nás

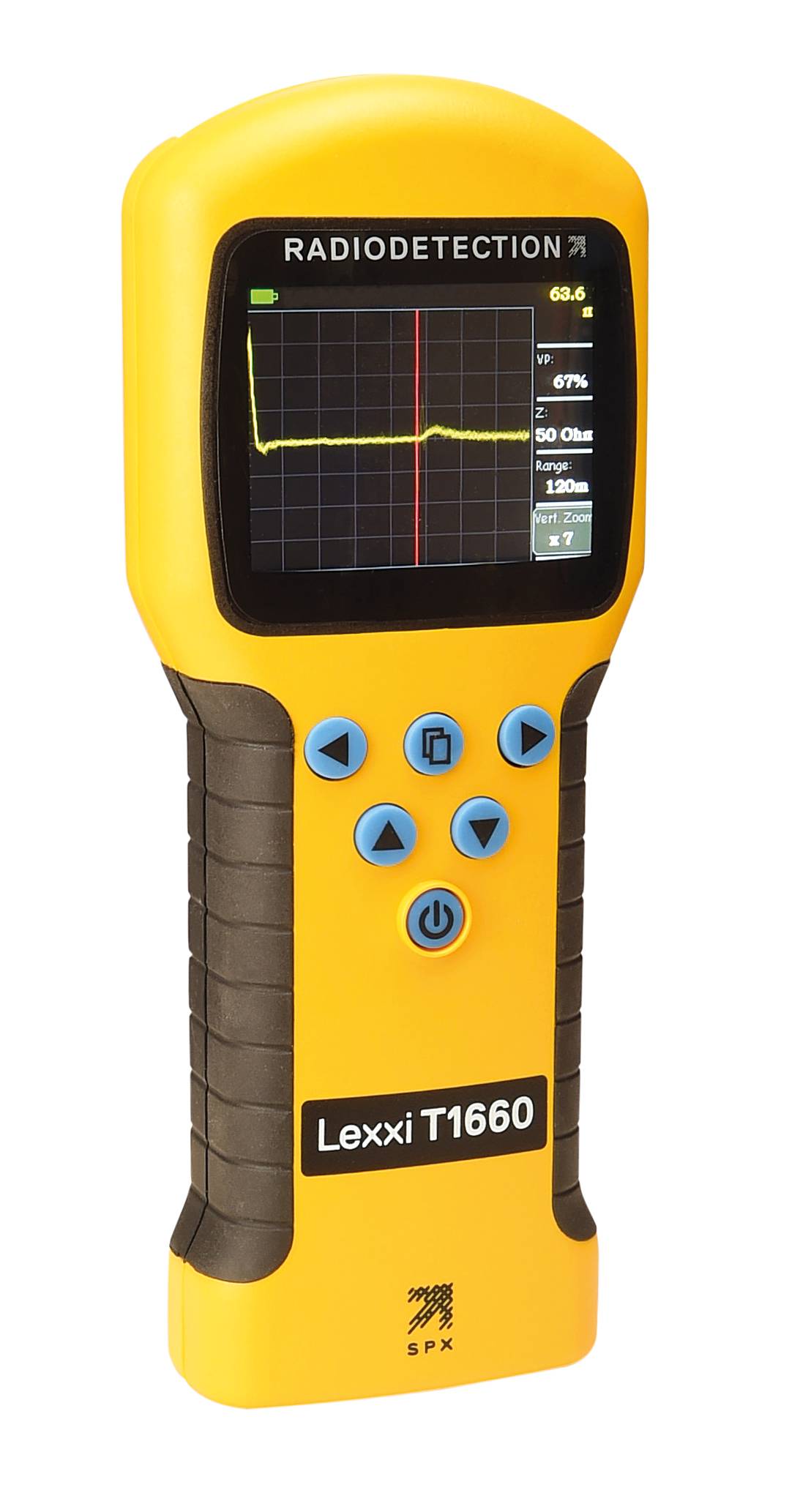

Je základným reflektometrom na rýchle a operatívne zameranie poruchy alebo dĺžky kábla s veľmi jednoduchým ovládaním pomocou 6 tlačidiel. Oproti predchádzajúcej verzii RB1550 má farebný displej s lepším rozlíšením, bola mu pridaná funkcia vertikálneho zosilnenia, zvýšený dosah na 6 km a znížená najkratšia šírka impulzu na 3 ns. Vďaka jeho super ergonomickému tvaru má veľmi jednoduché ovládanie jednou rukou.

Výhodou tohto reflektometra je jeho variabilita s výstupnými konektormi. Vďaka modulárnej konštrukcii je možné prikúpiť adaptéry na jednotlivé typy káblov tak, aby sa čo najviac znížil prechodový odpor meracích káblov na meraný kábel a tým minimalizovali straty energie impulzu a nežiaduce odrazy už na začiatku kábla a to vrátane adaptéra na meranie pod napätím. V štandardnom balení nájdete:

- Vyhodnocovaciu jednotku

- 100 Ohm základné pripojovacie káble s ihličkovými krokodílkami bez zasúvacieho modulu

- Popruh

- 6 ks alkalických batérií AA

- Obal so zadným vreckom

- SK manuál

- DOPRAVA A ŠKOLENIE ZDARMA!



Za príplatok je potom možné objednať tieto moduly (adaptéry):

- Lexxi 1660 Adaptér na živé NN káble 25 OHM - obj. č. RD10/T1660-BLOCK-MOD

- Lexxi 1660 Adaptér na krútené páry 50 OHM - obj. č. RD10/T1660-TP-CROC-MOD-50

- Lexxi 1660 Adaptér na krútené páry 100 OHM - obj. č. RD10/T1660-TP-CROC-MOD-100 (nie sú rovnaké ako základné štandard káble. Tieto majú na začiatku modul, ktorý sa priamo zasúva do prístroja)

- Lexxi 1660 Adaptér BNC koax 75 OHM - obj. č. RD10/T1660-BNC-MOD-75

Technická špecifikácia

Plášťové poruchy

Medzižilové poruchy

Prerušené vodiče

Zameranie spojky

Šírka impulzu

3 ns až 3 ms automatická s rozsahom

Zameranie dĺžky kábla

Dosah

6 km, 11 rozsahov: 7, 15, 30, 60, 120, 250, 500, 1000, 2000, 3000, 6000 m.

Displej

328 x 256 pixelov 3.5” farebný LCD s podsvietením.

Výstupný impulz

5 V

Výstupná impedancia

Voliteľná 25, 50, 75 a 100 ohmov.

Napájanie

6ks AA (LR6/R6) alkalických alebo NiMH monočlánkov na 12 hodín prevádzky.

Rozmery

250 x 100 x 55 mm

Hmotnosť

600 g

Krytie

IP54
